未来大功率激光切割机会向什么方向发展?
2021-01-22 09:18
在金属板材加工领域中,激光切割机的优势非常凸显,因精度高、速度快、质量好等优点,已逐渐取代传统的加工工艺,成为金属板料切割的核心设备[1]。从激光切割机兴起,到光纤激光切割机取代YAG、CO2等机器,再到大功率激光切割机的不断推出,对于切割厚板和切割效率来说,大功率的设备已经是大势所趋。
根据中研普华研究报告《2020-2025年激光切割机市场发展现状调查及供需格局分析预测报告》统计分析显示:
一节 2016-2018年中国激光折弯行业总体规模分析
一、企业数量增长分析

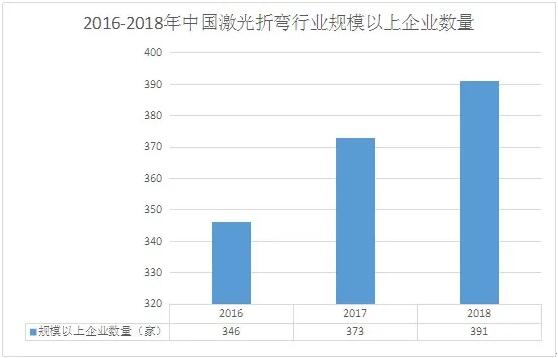

图表:2016-2018年中国激光折弯行业规模以上企业数量
数据来源:公开数据整理
据不完全统计,2018年中国激光折弯行业规模以上企业数量约有391家,数量有一定的增长。
二、从业人数增长分析

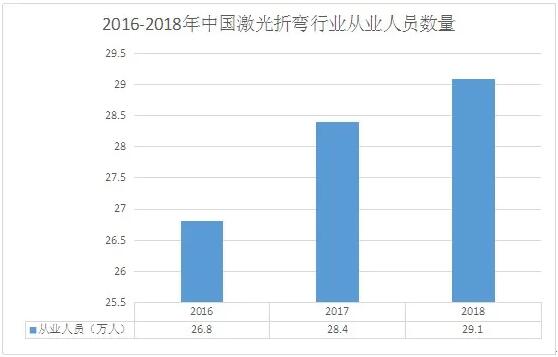

图表:2016-2018年中国激光折弯行业从业人员数量
数据来源:公开数据整理
2018年,中国激光折弯行业从业人员约为29.1万人。
三、资产规模增长分析

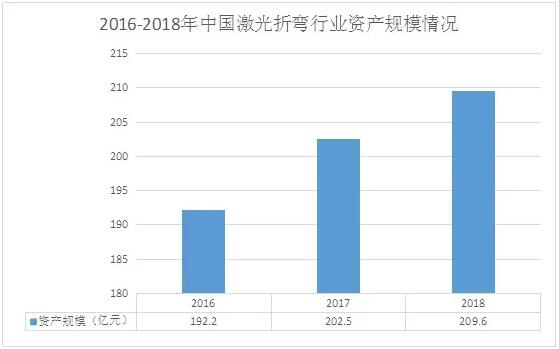

图表:2016-2018年中国激光折弯行业资产规模情况
数据来源:公开数据整理
据不完全统计,2018年中国激光折弯行业资产规模约为209.6亿元,较2017年上涨了3.51%。
(1)大功率切割机介绍
激光切割机可根据功率分为小功率、中功率和高功率。对于厚度一般的不锈钢和碳素钢,小功率激光切割机就可以进行良好的切割。而对于切割厚板和切割效率来说,大功率的激光切割机可以很好的实现。因此,激光器功率在万瓦级以上的激光切割机统称为大功率激光切割机(见图1)。
图一 大功率切割台面
(2)光纤激光器功率的规格
针对激光切割金属板材厚度的不同,大功率切割机上所选的光纤激

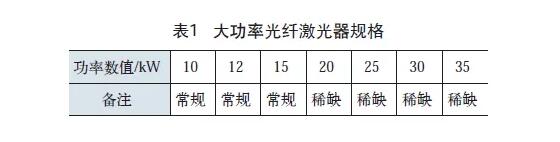

光器的功率规格也不同,从目前发展趋势上来看,在金属加工市场中,各大中小型企业逐渐升级到多种规格,见表1。
(3)使用气体的规格
在高功率激光切割机工作时,为 切割的准确度、切割的速度、切割断面的效果等诸多优势,对所使用的氧气纯度要求较高,一般要求纯度为99.99%。
环保洁净切割模式
强力风机,澎湃动力;总控风门,小格分区,强劲拢吸;
专用风道,超大口径,排烟无阻。
(1)高动态性能的高速切割机床
搭载万瓦级光纤激光器的机床,采用新款的三角形结构横梁,其特点:①重量减轻30%,动态性能明显提升。②.大移动速度可达到100m/min,加速度为2.2g的动态响应特性。③底体增加了重量,约为10%,改变机床固定方式,消除高加速度运动对机床冲击力的影响。
(2)全新的软件系统
软件及控制系统就像机床的大脑及指挥中心,机床运行的精度、效率除了硬件升级带来的红利之外,整机性能的差异主要来自于软件及控制系统的不同,且往往差异很大。
(3)可实现速度达80m/min的稳定切割
①电容式传感器的响应速度比传统的切割头提高了3倍。②Z轴速度提升,运行无停顿,且更为流畅,薄板切割效率提升30%以上,提升蛙跳功能的效能,改进了加速度适应功能。③ 快速穿孔与精密穿孔功能以及远程诊断功能,为实现“工业4.0”的功能预留了智能接口[2]。
大功率切割头在高功率连续作业的情况下是 切割稳定的核心部件,具有以下特点:①大功率切割头有着密封性更好和冷却更充分的冷却系统、应用范围更加广泛的焦点和耐高温的镜片。②大功率热透镜效应的影响,切割头在长时间的工作下,光束会有焦点漂移的现象发生,为了克服焦点漂移的问题,大功率切割头采用了新的气路设计结构及更换了新结构的喷嘴,从而来提高切割的速度及切割的稳定性。
(2)切割中薄板的效率倍增
①切割厚度为3~10mm的不锈钢板材时,10000W激光切割机的切割速度是6000W的两倍以上。②10000W激光切割机在碳素钢的切割应用中,可以达到18~20mm/s的快速亮面切割,是普通标准切割速度的两倍。③可以用压缩空气或氮气切割12mm以内的碳素钢板,切割效率是氧气切割碳素钢速度的6~7倍。
大功率设备发展
激光切割作为切割加工中非常理想的加工手段,代表着现代金属加工技术的发展方向。大功率激光切割机目前也正在向着高速度、高精度、大幅面、三维切割及特种材料切割等领域进行关键性技术研究和发展,从而促进大功率激光切割的技术发展来满足日益增长的市场需求。
